折叠内衬法

折叠内衬法采用牵拉的方法，通过变形设备将内衬非金属软管压成“U”形，由牵引机将衬管穿入原有管道中，然后通过加压使其恢复原状，使衬管涨到与原管内壁紧贴，形成防腐性能与原管机械性能合二为一的“管中管”复合结构。适用于供水管道、二级热力管网（采用PERT内衬管）和燃气管道（采用燃气用PE内衬）的非开挖修复。

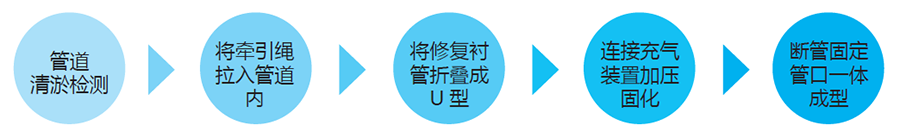

折叠内衬法施工工序

折叠内衬法非开挖修复工艺动画演示

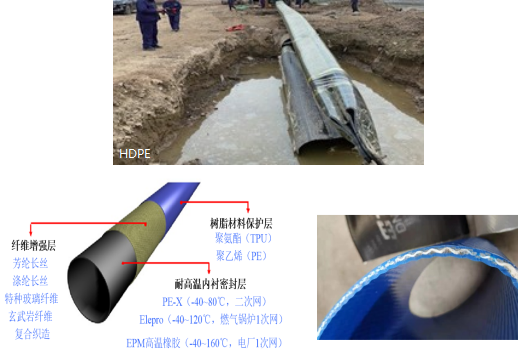

内衬软管根据所用材料分为复合材料软管和HDPE管两种。复合软管由高分子材料密封层、纤维增强层、树脂材料保护层复合而成，具有自承压，耐高温，长寿命抗腐蚀等诸多特点，最高使用温度120℃，适合用于城市热力管网修复，适应管径DN70—DN800mm。HDPE管由高密度聚乙烯制成，适用管径DN800—DN1200mm。

复合软管
