局部修复法

局部修复是在原有管道内形成局部内衬的一种修复方法，用于管道内出现局部漏水、破损、腐蚀和坍塌的情况。根据修复材料不同，分为点状CIPP修复、不锈钢快速锁/双胀圈修复和垫衬法修复三种工法。

点状CIPP修复技术先用树脂将玻璃纤维织物浸渍，再将玻璃纤维织物包裹在管道内衬修补器上送至管道损坏处，通过对修复器进行空气膨胀将其与管壁贴合，待其固化后可起到加固原有管道的作用。固化方式包括自然固化（45min）和紫外光固化（3-8min），采用紫外光固化需加入UV树脂。适用于修复直径DN200-1600mm管道的渗漏、破裂及脱节等问题，旧管道中有水仍可固化。

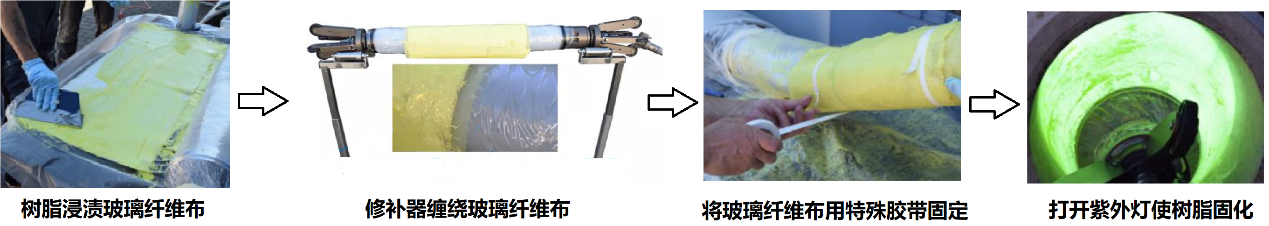

点状CIPP修复技术施工步骤

不锈钢快速锁修复法由高品质不锈钢套环、专用锁紧机构和EPDM橡胶圈三部分组成，包括“快速锁-S”（适应管径DN150-800mm）和“快速锁-L”（适应管径DN800-1800mm），均可连续搭接安装，适用于任何材质的排水管及一定压力的给水管道局部修复。管道修复施工时，“快速锁-L”由工人进入待修复管道部位，先将2-3片不锈钢环片预拼装成比管道内径略小的套环，后将EPDM橡胶圈套在套环外面，采用专用安装工具将套环安装到待修复部位并将橡胶圈与管壁完全压紧，最后将专用锁紧螺栓锁死，完成快速锁工艺；“快速锁-S”则是在机器人辅助下，由专用修补气囊定位到待修复部位，充气使气囊膨胀并将快速锁撑开紧贴管道修复部位，最后气囊泄气脱开完成修复过程。

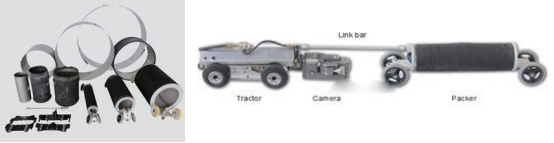

快速锁修复设备

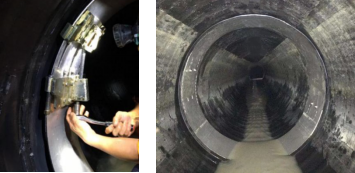

“快速锁-L”内衬修复工艺

不锈钢双胀圈修复技术采用设计宽度50mm、厚度3mm的304不锈钢压条和经过特殊止水设计的止水橡胶条，安装过程中先手工固定橡胶条，再通过扩张器用不锈钢条压住橡胶条，从而完成管道局部防渗修复。该方法止水效果好，管道错位、脱节等缺陷不影响修复效果，仅适用于大口径管道（不小于800mm）局部修复，无结构强度，不适用于塑料管道和窨井的损坏修复。

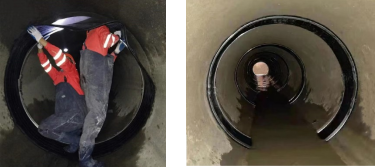

双胀环修复工艺

垫衬法修复技术将速格垫（带特殊锚固键的高分子片材）热焊接成修复内衬拖入待修复的管道中，利用充气或注水的方法使其与管壁充分接触。通过灌浆将速格垫与管壁之间的环状间隙进行填充，使速格垫和注浆料与原管道形成嵌固整体，从而达到对老旧管道的维护修复作用。垫衬法适应管道截面能力强、对旧管道材质无要求、抗变形能力强、防渗漏能力好，适用于管道破裂、脱节、腐蚀、渗漏等各类缺陷进行全面修复，可实现结构性修复。

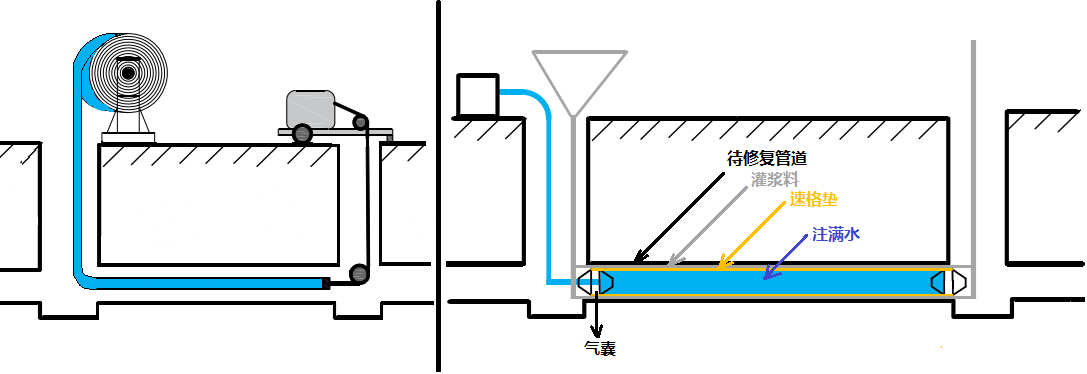

垫衬法修复示意图

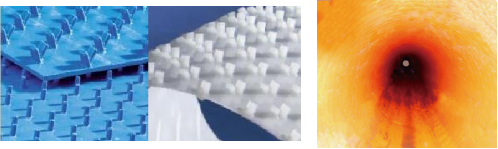

速格垫（带有“V”或“Y”字形锚固键）             垫衬法修复效果图
